一、方案背景

化工、電力、紡織、食品加工、金屬加工、制藥和醫療行業等生產車間，在生產和物料處理過程中，粉塵是常見的產物，為了維護員工的健康和生產環境的安全，除塵系統被廣泛應用。為防止除塵系統的過濾裝置堵塞，造成除塵性能下降，需要對除塵設備進行壓差監測。

本文旨在介紹一種基于XL13AD無線壓差傳感器的除塵設備監測方案，通過實時監測除塵設備狀態，確保除塵系統的高效運行。

二、方案設計

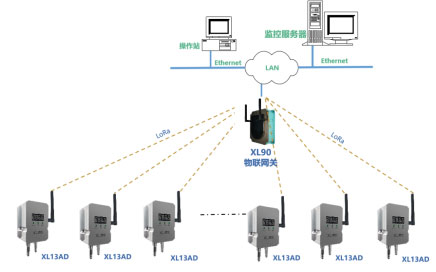

△系統示意圖

感知層

選擇XL13AD無線壓差傳感器，將高壓端（長嘴端）接在除塵設備的進風口端，負壓端（短嘴端）接在除塵設備的出風口端，實時監測兩端壓差，為判斷除塵設備狀態提供數據支撐。

網絡層

XL13AD無線壓差傳感器通過LoRa無線傳輸數據至XL906物聯網關，網關可選Ethernet、Wi-Fi、4G等多種方式將壓差數據傳輸至監控平臺。

平臺層

搭建XLSCADA監控平臺，實現實時監測、智能預警等功能。

可視化實時監測：監控平臺將接收到的壓差數據進行處理和分析，并以直觀的圖表、曲線等形式展示，用戶可以清晰地了解除塵設備的壓差變化趨勢，對設備狀態進行直觀的監測和評估；

智能預警：監控平臺分析、檢測當前壓差是否超過預設的報警閾值，如果壓差超過報警閾值，系統將觸發警報，并通過微信、短信、郵件等方式推送報警信息；

歷史記錄與分析：監控平臺提供數據存儲和管理功能，對歷史數據進行分析和趨勢預測；

報表和統計：監控平臺生成壓差數據的報表和統計信息，如日?qǐng)?bào)、周報、月報等，幫助用戶了解除塵設備的運行狀況和性能指標。

三、設備介紹

1、XL13AD無線壓差傳感器

可監測潔凈空間、車間、實（試）驗室等場所的大氣差壓，或生產設備排風管、車間換氣管、空調風管等管道的風壓差。

2、XL906物聯網關

XL90物聯網關是信立工業物聯網(XloT)的核心，是節點和平臺之間的通訊樞紐和橋梁，啟動、管理通信網絡，協調節點通信，實現通信管理數據采集、協議轉換轉發等，構建更穩定、更可靠、更安全的無線通信網絡。

四、方案價值

預防維護： 及時監測除塵裝置的性能狀態，提前發現并解決問題，避免除塵裝置嚴重堵塞影響系統正常運行，減少維修和更換成本；

改善環境安全性：通過實時監測差壓，確保除塵系統高效運行，保障室內空氣質量，為員工提供舒適和健康的工作環境；

降低能耗： 過濾裝置的堵塞會增加系統阻力，導致能耗增加。及時檢測和清潔過濾裝置，可降低系統的能耗；

遠程監控：現場數據無線傳輸至監控平臺，管理員可以遠程監控除塵系統的狀態，及時做出響應。
